I. Назначение.

Канализационная насосная станция с горизонтальными насосами предназначена для перекачки хозяйственно-бытовых, близких к ним по составу производственных невзрывоопасных стоков, имеющих нейтральную или слабощелочную реакцию.

В зависимости от глубины заложения подводящего коллектора, типа отопления, марки насоса и расчетной зимней температуры наружного воздуха канализационная насосная станция с горизонтальными насосами разработана в 24-х исполнениях.

В качестве перекачивающих насосов приняты насосы: СД50/10 на производительность 30…50…75 м3/ч, напор 11,2…10,0…8,0 м; СД25/14 на производительность 14…25…36 м3/ч, напор 15,3…14,0…12,0 м; СД16/10 на производительность 8,5…16…21 м3/ч, напор 11,6…10…8,5 м.

Станция разработана в блочно-комплектном исполнении и состоит из трех блоков и вставки заводской готовности.



II. Область применения.

Расчетная температура наружного воздуха, 0С ……….…..........до минус 50

Расчетное значение веса снегового покрова, кПа (кгс/м2) ….…3,2 (320)

Нормативное значение ветрового давления, кПа……………….0,6

Степень огнестойкости по СНиП 21-01-97* ..……………………..IV

Термическое сопротивление теплопередачи панели

(в зависимости от теплоизолирующего слоя) R,м2 . С0/Вт…..…1,3-3,9



III. Техническая характеристика.



                           Основные технические показатели

                                                                                                                 Таблица 1



п/п

Наименование показателей

Единица

измерения

Кол.

1

2

3

4

1.

Производительность,

-при насосах СД50/10,

-при насосах СД25/14,

-при насосах СД16/10,



м3

м3

м3



30-50-75;

14-25-36;

8,5-16-21



2.

Напор,

-при насосах СД50/10,

-при насосах СД25/14,

-при насосах СД16/10,



м,

м,

м,



11,2-10-8,0;

15,3-14-12;

11,6-10-8,5;

3.

Глубина заложения подводящего коллектора,

м,

3,0; 4,0

4.

Перекачиваемая среда,



Хозяйственно-бытовые стоки

5.

Температура перекачиваемой среды,

0С

5…..25

6.

Категория производства по взрывопожароопасности,



Д

7.

Помещение по ПУЭ,



Нормальное

8.

Установленная мощность,

кВт

9,0

9.

Габаритные размеры,

-длина,

-ширина,

-высота, с подземной частью



мм

мм

мм



6,250

3,250

7500; 8500;





IV.Строительные решения.

Насосная станция представляет собой вертикальную шахту состоящую из трех блоков при глубине заложения коллектора 3м и трех блоков и вставки при глубине заложения коллектора – 4м. В блоке №1 размещаются приемный резервуар и насосный отсек №2, в блоке №2 – шахта и насосный отсек №1, в блоке №3 – помещение для контейнера, операторная и помещение для подъема насосов. Все блоки и вставка  изготавливаются в заводских условиях.

Каркасы блоков выполнены из стали прокатной угловой равнополочной по ГОСТ 8509-93.

Наружная обшивка блока – вставки и блока №2 выполнена стальным листом толщиной 2мм.  Внутренняя обшивка – стальным листом толщиной 6мм. Общивка блока №3 (надземной части) выполнена с наружной и внутренней стороны стальным листом толщиной 2мм.

Между наружными и внутренними обшивками блоков №2 и №1 заложены минераловатные маты толщиной 100мм. Наружные и внутренние поверхности блока №3, внутренние поверхности блоков №1, 2 и вставки защищены от коррозии.

Строительная конструкция надземной части – блок-бокс, серии 672, Б6-II. Ограждающие конструкции – трехслойные панели, каркасные с минераловатной плитой или типа «СЭНДВИЧ» (минплита, базальтовая плита или жесткий пенополиуретан).



V. Оборудование.

В надземной части размещены: помещения для контейнера, операторная, помещение для подъема насосов.

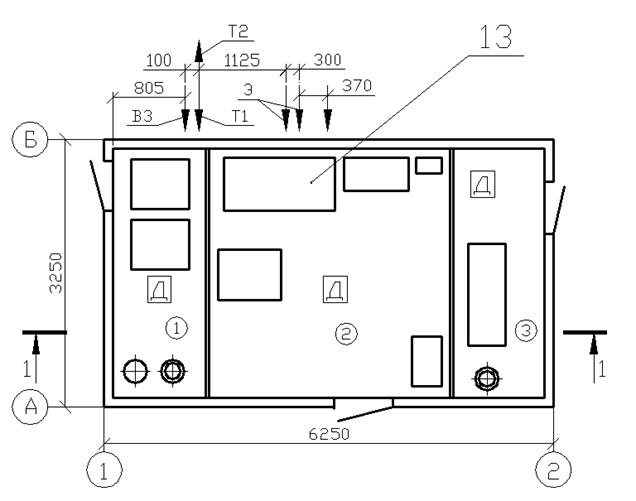

 План на отм. 0,000.





В подземной части размещаются: шахта, насосный отсек №1, приемный резервуар и насосный отсек №2. приемный резервуар отделен от насосного отсека №2 водонепроницаемой перегородкой.

Емкость приемного резервуара 10м3, дно приемного резервуара имеет уклон i=0,10 к приямку, в котором расположены всасывающие воронки насосов.


                                 План на отм. -2,500; -3,500.





Взмучивание осадка в приемном резервуаре предусмотрено от напорного трубопровода.

Регулирование подачи воды для взмучивания осадка производится вентилем с ручным приводом.

Спуск обслуживающего персонала в приемный резервуар осуществляется через специальный люк по ходовым скобам.

Для задержания отбросов предусмотрена решетка – контейнер. Один раз в сутки решетка – контейнер поднимается на поверхность для перегрузки отбросов в герметичные контейнеры.

В насосном отсеке №2 размещены два основных технологических насоса (один рабочий, один резервный), насосы для подачи технической воды на уплотнение сальников технологических насосов(рабочий, резервный).

Работа технологических насосов автоматизирована в зависимости от уровня сточных вод в приемном резервуаре.

При не включении рабочего насоса или аварийном уровне сточных вод в приемном резервуаре предусмотрено автоматическое включение резервного насоса.

Отопление насосной – водяное или электрическое.

Вентиляция в щитовой, насосных секциях и приемном резервуаре предусмотрена естественная с вытяжкой через дефлекторы Ø280. При техническом осмотре и различных видах работ, в приемном резервуаре для удаления вредностей установлен вытяжной центробежный вентилятор, обеспечивающий 10-ти кратный воздухообмен.

                                  План на отм. -4,800; -5,800.





                                     Экспликация помещений

                                                                                                   Таблица 3

Поз.

Наименование

Площадь, м2

1.

Помещение для контейнера

2,8

2.

Операторная

8,1

3.

Помещение для подъема насосов

2,8

4.

Шахта

2,8

5.

Насосный отсек №1

10,9

6.

Приемный резервуар

6,7

7.

Насосный отсек №2

7,0









                                  Экспликация оборудования

                                                                                                   Таблица 2

Поз.

Наименование

Кол.

1

2

3

1.

Приямок

1

2.

Бак разрыва струи

1

3.

Вентиляционный агрегат ВЦ4-70 №2

1

Продолжение таблицы 3

1

2

3

4.

Контейнер - решетка

1

5.

Контейнер

1

6.

Кошка 0,25А

1

7.

Таль 1-0,25-9

1

8.

Таль передвижная червячная

1

9.

Насос СД

2

10.

Насос ВК-1/16

2

11.

Насос ГНОМ10/10

1

12.

Умывальник

1

13.

Щит станции управления 0,4 кВт

1



                                            Разрез 1-1





                                Экспликация трубопроводов

                                                                                                                                       Таблица 4

Обозначение

Наименование

Ду, мм

Высотная отметка, м

Кол. вводов, шт

Э

Ввод электрического кабеля

50

+0,150

2

В3

Ввод водопровода

50

При привязке проекта

1

Т1

Ввод теплоносителя

25

+0,085

1

Т2

Выход теплоносителя

25

+0,085

1

К3

Подводящий коллектор

200

При привязке проекта

1

К3.1

Напорный коллектор

80

При привязке проекта

1

А

Ввод кабеля КИПиА

50

При привязке проекта

1



Опыт работы



ЯНАО:

Восточно-Мессояхское месторождение,

Западно-Мессояхское месторождение,

Новопортовское месторождение

Иркутская область:

Ичединское нефтяное месторождение.



Камчатский край:

Строительство зоны хранения №1

Строительство зоны хранения №2

Строительство зоны хранения №3 войсковой части 26942

ПС 35/10КВт "Арсенал".
