I. Назначение.

Канализационная насосная станция с насосами 1В6/5 производительностью 5 м3/ч, с глубиной подводящего коллектора 3,0 или 4,0 м предназначена для перекачки условно чистых производственных невзрывоопасных сточных вод, имеющих нейтральную или слабощелочную реакцию и не содержащих абразивных включений.



 II. Область применения.

Расчетная температура наружного воздуха, 0С ……….………...до минус 50

Расчетное значение веса снегового покрова, кПа (кгс/м2) ….…3,2 (320)

Нормативное значение ветрового давления, кПа……………….0,6

Степень огнестойкости по СНиП 21-01-97* ..……………………..IV

Термическое сопротивление теплопередачи панели

(в зависимости от теплоизолирующего слоя) R,м2 . С0/Вт……..1,3-3,9



III. Техническая характеристика.

Производительность,  м3/ч  ………………………………………….5,0

Напор, м ………………………………………………………………...50

Установленная мощность, кВт ……………………………………...7,32

Потребляемая мощность, кВт ………………………………………4,32

Численность обслуживающего

персонала (периодически), чел  ……………………………………1

Объем приемного резервуара, м3

                -при глубине подводящего коллектора 3,0 м  .……….6,2

                -при глубине подводящего коллектора 4,0 м  ………..3,1

Категория производства по НПБ 105-2003….…………………….Д

Отопление – водяное или электрическое.

Теплоноситель в системе отопления (Т=115-700С) …………….вода

Расчетная температура внутри помещения, 0С …………………+5

Вентиляция - естественная – вытяжная из верхней зоны через дефлектор

Габаритные размеры внутренние, м ………………………………3,0х3,0х2,47

Масса блок - бокса, с коллектором  ………………………………..10,0



 IV. Строительные конструкции.

Канализационная насосная станция состоит из машинного зала и приемного резервуара, глубиной подводящего коллектора 3,0 и 4,0м.

Приемный резервуар расположен в подземной части сооружения. Машинный зал – надземное сооружение.

В качестве строительной конструкции машинного зала принят бокс Б3-I, серии 672. Несущие конструкции – стальной каркас, утепленное основание. Ограждающие конструкции – трехслойные панели, каркасные с минераловатной плитой или типа «СЭНДВИЧ» (минплита, базальтовая плита или жесткий пенополиуретан).

Приемный резервуар состоит из 2-х стальных колодцев (один из них является регулирующим), выполненных из трубы диаметром 1420 мм, которые соединены между собой трубой диаметром 300 мм.



 V. Оборудование.

Сточные воды от канализуемого объекта по самотечному коллектору поступают в приемный резервуар канализационной насосной станции, откуда забираются самовсасывающими насосами 1В6/5.

Для  отключения поступления сточных вод в насосную станцию на время осмотра или ремонта на подводящем коллекторе необходимо при привязке проекта предусмотреть камеру отключения с задвижкой с ручным приводом.

Управление насосными агрегатами – автоматическое в зависимости от уровня сточной жидкости в приемном резервуаре.

Расчетный объем приемного резервуара равен 6,2 м3 при глубине подводящего коллектора 3,0 м и 3,1 м3 – при4,0 м.

Максимальный уровень жидкости в приемном резервуаре – на 0,2 м ниже оси подводящего коллектора.

Оба колодца приемного резервуара соединены между собой трубой диаметром 300 мм и оборудованы устройством для взмучивания осадка.

Спуск в первый колодец осуществляется через специальный люк по ходовым скобам с ограждением.

Спуск во второй колодец предусмотрен через люк горловины по ходовым скобам.

В приемном резервуаре установлен контейнер для отбросов емкостью 0,1 м3 из стальных прутьев. Контейнер задерживает случайные отбросы и периодически поднимается талью электрической наверх для перегрузки в герметичный контейнер емкостью 0,2 м3.

Герметичный контейнер, заполненный отбросами, устанавливается на автотранспорт и вывозится в места, согласованные с органами санитарного надзора.



                                         Экспликация оборудования

     Таблица 1

Поз.

Наименование

Кол.

1.

Бокс

1

2.

Приемный резервуар (из двух колодцев)

1

3.

Система отопления (конвекторы «Универсал» или электропечи)

1

4.

КИПиА



5.

Самовсасывающий насос

2

6.

Стойка с электроаппаратурой

1

7.

Щит управления

1

8.

Таль Q=1,0 т;         h=9,0 м

1

9.

Вентилятор ВЦ 4-75-2,5

1

10.

Ящик управления

1

11.

Контейнер

1

12.

Решетка – заслонка

1

13.

Герметичный контейнер

1

14.

Дефлектор Ø280

1

15.

Дефлектор Ø200

1

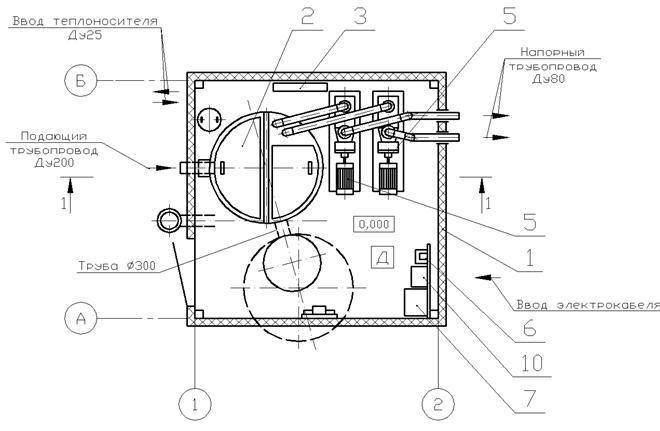

                                        План на отм. 0,000.

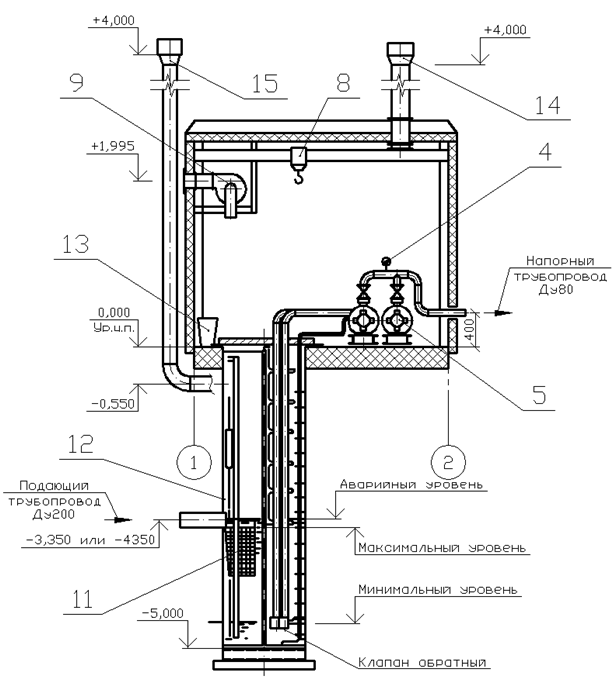

                                             Разрез 1-1
