I.Назначение.

Установка обезжелезивания предназначена для обезжелезивания подземных вод с содержанием железа до 5 мг/л для хозяйственно-питьевых целей, если вода в источнике по всем показателям, кроме содержания железа, удовлетворяет требованиям СанПиН 2.1.4.1074-01.

Работа установки запроектирована по напорной схеме. Вода, подлежащая обезжелезиванию, из скважин, под напором насосов первого подъема, проходит последовательно через смеситель, напорные фильтры и бактерицидные лампы и поступает в резервуар хозяйственно-питьевой воды. Перед смесителем в воду  подается воздух из воздухосборника. Промывка фильтров производится не реже одного раза в двое суток.

Установка обезжелезивания воды является изделием полной заводской готовности.



II.Область применения.

Расчетная температура наружного воздуха, 0С                                      до минус 50
Расчетное значение веса снегового покрова, кПа (кгс/м2)                        3,2 (320)
Скоростной напор ветра, кПа                                                                    0,6
Степень огнестойкости по СНиП 21-01-97*                                               IV
Сейсмичность                                                                                         до 6 баллов
Термическое сопротивление теплопередаче панели
(в зависимости от теплоизолирующего слоя) R, м2*0С/Вт         (1,3-3,9).



III.Техническая характеристика.

Производительность м3/сут - 50-100
Давление на входе, МПа - 0,1
Установленная электрическая мощность, КВт - 10,18
Расход тепла на отопление, КВт - 5,5
Отопление водяное, 0С - 115 – 70

Вентиляция – с естественным побуждением, приток не организованный за счет инфильтрации, вытяжка- через дефлектор.

Электроснабжение – от электросети по 2 фидерам 380/220 с ручным переключателем на резервное питание.





IV.Строительные конструкции

Блок-бокс серии 672  Б6-II.

Несущие конструкции – стальной каркас, утепленное стальное основание.

Пол – стальной рифленый лист d=4 мм.

Ограждающие конструкции – трехслойные панели, каркасные с минераловатной плитой или типа «сэндвич» (минплита, базальтовая вата или жесткий пенополиуретан).


  1. V. Оборудование.

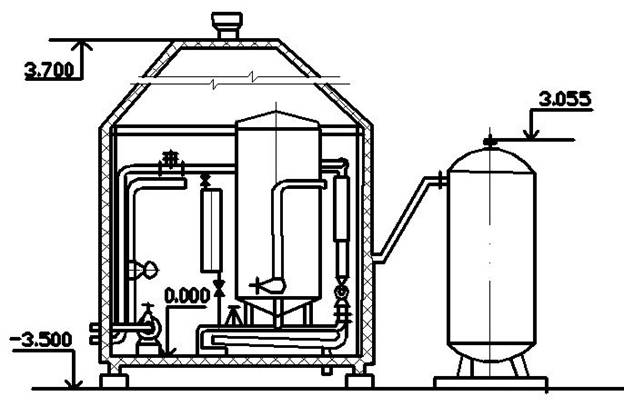

РАЗРЕЗ 1 –1

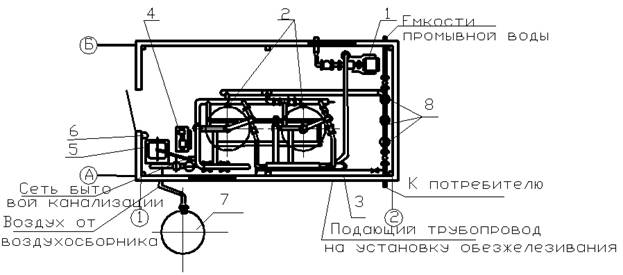

ПЛАН



В состав   входят:

  1. Насос центробежный марки К45/30 с подачей 45 м3/ч, напором 30 м, с эл.двиг. типа 4А112М2, N=7,5 кВт, n=2900 об/мин – 1 шт.
  2. Фильтр осветииельный напорный зернистый скорый ФОВ – 1,0-0,6 Ду 1000 мм, Ру 0,6 МПа – 2 шт.
  3. Смеситель Ду 125 мм – 1 шт.
  4. Установка компрессорная передвижная К24Б Q=0,5 м3/мин, Р=6кгс/см2 с электродвигателем N=4 кВт – 1 шт.
  5. Мойка МСК – 1шт.
  6. Огнетушитель ОУ – 8 – 1 шт.
  7. Воздухосборник В – 2,0 – 1 шт.
  8. Установка ультрофиолетовая для обеззараживания воды производительностью 3 м3/ч – 3 шт.



VI. Инженерное оборудование.



Водопровод – от скважины хозяйственно-питьевой напор на вводе 10 м.

Канализация – производственная, бытовая.

Отопление – водяное с параметрами теплоносителей 150 – 70 0С.

Вентиляция – с естественным побуждением приток неорганизованный за счет инфильтрации, вытяжка через дефлектор.

 Электроснабжение – от электросети по двум фидерам 380/220 В с ручным переключателем на резервное питание.
