I. Назначение.

Блок запорной арматуры предназначен для размещения арматуры переключения потока конденсата в емкость сбора конденсата или на продувочную свечу.



II. Область применения.

Расчетная температура наружного воздуха, 0С ……….………...до минус 50

Расчетное значение веса снегового покрова, кПа (кгс/м2) ….…3,2 (320)

Нормативное значение ветрового давления, кПа……………….0,6

Степень огнестойкости по СНиП 21-01-97*  .……………………..IV

Термическое сопротивление теплопередачи панели

(в зависимости от теплоизолирующего слоя) R,м2 . С0/Вт……..1,3-3,9



III. Техническая характеристика.

Категория производства по НПБ 105-95……..………………….….А

Класс помещения по ПУЭ…………………………………………..…В-1А

Категория и группа взрывоопасности среды

ГОСТ 12.1.011-78 ………………………………..……………….….…IIА-Т3

Отопление – водяное или электрическое.

Установленная мощность, кВт ……………………………………….1,32 (3,32)

 в том числе электроосвещения, кВт …………………………..……0,4

Обслуживание – периодическое.

Расчетная температура внутри помещения, 0С …………………..+5

Пожарная сигнализация с выводом на диспетчерский пульт.

Вентиляция: -естественная – вытяжная из верхней зоны через дефлектор;

                       -механическая вентиляция – вентилятором из нижней зоны, включается за 10 минут до входа обслуживающего персонала в блок.

Масса блока, т…………………………………………….……………..3,50



 IV. Строительные конструкции.

Строительные конструкции – блок-бокс Б3-I, серии 672.

Несущие конструкции – стальной каркас, утепленное безыскровым  керамзитобетоном основание.

Ограждающие конструкции – трехслойные панели, каркасные с минераловатной плитой или типа «СЭНДВИЧ» (минплита, базальтовая плита или жесткий пенополиуретан).



 V. Оборудование.

Поз.

Наименование

Ко-во

1.

Блок-бокс

1

2.

Задвижка с электроприводом

1

3.

Кран шаровой

7

4.

Вентилятор ВЦ-70-№2,5

1

5.

Дефлектор

1

6.

Система отопление

1

7.

Система электрооборудования

1

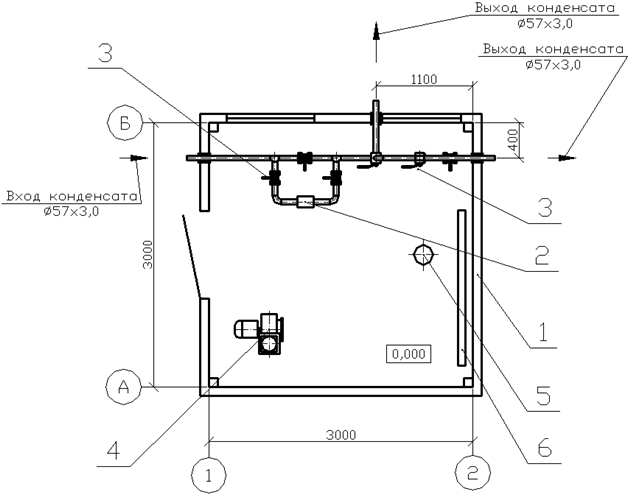

                                      План на отм. 0,000.

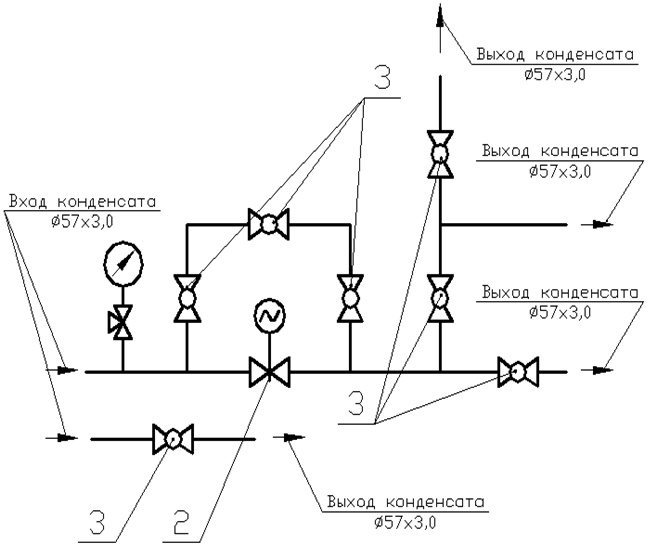

  Схема гидравлическая принципиальная.
