Назначение

Установка гидроциклона предназначена для очистки загрязненной воды от твердых примесей путем выделения осадка в гидроциклонах. Комплект поставки – 2 блок-бокса + вставка



Область применения

  1. Расчетная температура наружного воздуха, 0С минус 50
  2. Расчетное значение веса снегового покрова, кПа 3,2
  3. Нормативное значение ветрового давления, кПа 0,6
  4. Степень огнестойкости здания по СНиП 21-01-97* IV
  5. Климатический район I



Техническая характеристика

  1. Характеристика перекачиваемой жидкости:
    температура, 0С   - до 40
    обводненность, %     - до 80
  2. Марка гидроциклона - ГРЦ-360
  3. Производительность одного гидроциклона, м3/ч - 85
  4. Количество гидроциклонов - 2
  5. Вместимость бункера, м3 - 4,5
  6. Цикл работы гидроциклонов - поочередно
  7. Установленная мощность, кВт:
    отопление водяное   - 4,6
    отопление электрическое   - 11,2 max
  8. Напряжение электросети, В -380/220
  9. Режим работы установки - периодический
  10. Режим обслуживания установки - периодический
  11. Габаритные размеры здания, м - 3,25х6,25х7,63

      Обвязка гидроциклонов трубопроводами приведена для очистных сооружений производительностью 30 л/с.



Строительные конструкции

  1. Основание – стальное, утепленное минераловатной плитой толщиной 250 мм
  2. Несущий каркас – стальной
  3. Ограждающие конструкции – трехслойные панели, состоящие из оцинкованного листа, минераловатной плиты и наружного профлиста СС10, толщиной 100 мм.

 Вентиляции и отопление

  1. Вентиляция – естественная. Вытяжка из верхней зоны осуществляется через дефлектор. Приток неорганизованный через неплотности ворот и ограждающих конструкций.
  2. Отопление: водяное (регистры из гладких труб) или электрическое (печи ОЭВ)
  3. Расчетная температура в помещении блок-бокса – не менее 5 С0.

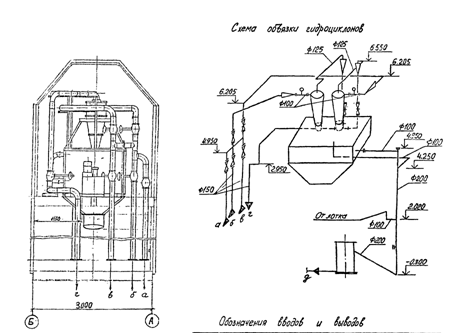

Обозначение

Наименование

Ду, мм

Ру, мм

а

Сточная вода с осадком на обезвоживание

150

Не более 0,25

б

Сточная вода с осадком на обезвоживание

150

Не более 0,25

в

Сточная вода с осадком на обезвоживание

150

Не более 0,25

г

Сливная вода в очистные сооружения

150



д

Сливная вода в колодец с песчано-гравийным фильтром

200





Установка оборудована напорными гидроциклонами и двухсекционным бункером. Гидроциклоны марки ГРЦ-360 производительностью 85м3/час рассчитаны на обезвоживание осадка до 75% влажности. Обезвоженный осадок накапливается в бункере, а сливная вода подается на песчано-гравийный фильтр и далее в отстойник очистных сооружений. Каждая секция бункера оборудована переливной трубой Ду 100 мм и люками для выгрузки обезвоженного осадка. Вывоз обезвоженного осадка периодически предусмотрен самосвалом ЗИЛ 555 через ворота.
