 I. Назначение

Операторная предназначена для дистанционного управления технологическими процессами систем сбора, подготовки и транспорта нефти и газа.



II. Область применения

  1. Расчетная температура наружного воздуха, 0С минус 50
  2. Расчетное значение веса снегового покрова, кПа 3,2
  3. Нормативное значение ветрового давления, кПа 0,6
  4. Степень огнестойкости здания по СНиП 21-01-97 II, III, IV
  5. Климатический район I



III. Техническая характеристика

  1. Общая площадь помещений, м2 - 180
  2. Высота потолка в помещениях (в чистоте, м) - 2,5
  3. Ширина здания, м - 12
  4. Длина здания, м - 15
  5. Высота здания, м - 5,2
  6. Уклон кровли, % - 15
  7. Число блоков в сооружении, шт . - 5
  8. Толщина ограждающих конструкций, мм - 200
  9. Толщина кровельных панелей, мм - 150



IV.Строительные конструкции

  1. Основание – стальное, утепленное минераловатной плитой толщиной 250 мм.
  2. Несущий каркас – стальной.
  3. Ограждающие конструкции – панели трехслойные, каркасные с минераловатной плитой или типа «СЕНДВИЧ» наполненные минераловатной плитой П-75 или базальтовой плитой, или жестким пенополиуретаном.
  4. Кровельные конструкции – трехслойные панели, состоящие из оцинкованного листа, минераловатной плиты и наружного рубероида. Кровля – профлист Н-60 на стальных фермах.
  5. Внутренняя отделка – лист ГВЛ-В (влагостойкий гипсоволокнистый лист) с покрытием водоэмульсионной краской белого цвета).
  1. Подвесной потолок – профлист СС10 белого цвета.
  2. Окна – деревянные, открывающиеся, с тройным остеклением.
  3. Двери наружные – деревянные обшитые оцинкованным листом.
  4. Двери внутренние – деревянные.
  5. Пол в помещениях поз. 5, 10, 12 – деревянный, покрытый линолеумом (поз. 12 – антистатическим)
  6. Пол в остальных помещениях – керамическая плитка.



V. Инженерное оборудование

  1. Система вентиляции и кондиционирования – автоматическая, в составе: кондиционер, воздухонагреватель, канальный вентилятор, обеспечивающий гарантированный приток свежего воздух, 3х-кратный воздухообмен в час, фильтр, пульт управления.
  2. Отопление: электрическое (масляные радиаторы) (в комплект поставки не входят) или водяное (конвекторы Универсал) 24 кВт
  3. Расчетная температура в помещениях – 23 С0.
  4. В случае отсутствия трассы подвода горячей воды возможна установка электроводоподогревателя.

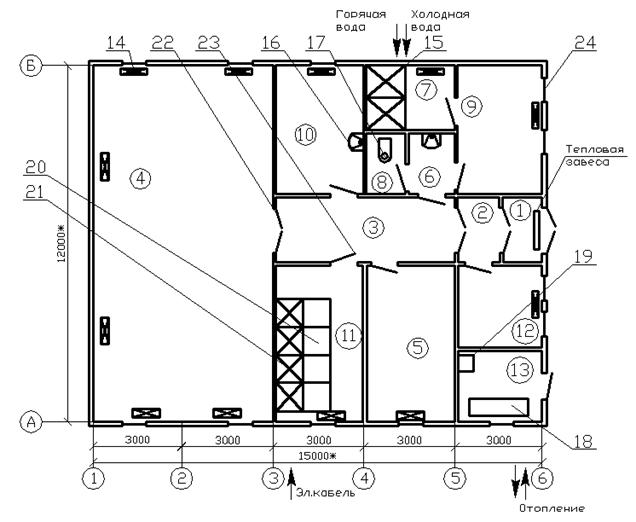

План на отм. 0,000





Экспликация помещений и оборудования



Поз.

Наименование

Площадь,

м2

Кол.

1.

Тамбур

2,0

1

2.

Тамбур

2,0

1

3.

Коридор

19,1

1

4.

Диспетчерская

68,4

1

5.

Серверная

17,0

1

6.

Тамбур

3,1

1

7.

Душевая

6,1

1

8.

Туалет

2,7

1

9.

Сушилка-раздевалка

11,9

1

10.

Комната приема пищи

12,3

1

11.

Щитовая

17,0

1

12.

Мастерская КИПиА

10,0

1

13.

Тепловой узел

6,2

1

14.

Масляный радиатор



12

15.

Душевая кабина



2

16.

Раковина с тумбой



2

17.

Унитаз



1

18.

Узел управления отоплением



1

19.

Блок кондиционера



1

20.

Электрический щит



1

21.

Съемный пол (щиты)



3…..5

22.

Дверной блок 15-21



4

23.

Дверной блок 9-21



9

24.

Оконный блок 720х970



12
