Назначение.

Пункт водораспределительный предназначен для распределения и учета воды, закачиваемой в скважины, для поддержания пластового давления.

Приборы управления располагаются в щитовой.



II.Область применения.

Установка  применяется в системах заводнения нефтяных пластов месторождений Западной Сибири и других нефтедобывающих районов.

Расчетная температура наружного воздуха, 0С                                      до минус 50

Расчетное значение веса снегового покрова, кПа (кгс/см2)                   3,2 (320)

Нормативное значение ветрового давления, кПа                                   0,6

Степень огнестойкости здания по СНиП 21-01-97*                                   IV

Термическое сопротивление теплопередачи панели
(в зависимости от теплоизолирующего слоя) R. М20/Вт                          1,3 – 3,9



III.Техническая характеристика.

Наименование параметров



ВП – 1

ВП – 2

Давление, МПа (кгс/см2)

16(160)

20(200)

Производительность, м3/с  (м3/час)

0,005-0,22(20-800)

Количество подключаемых скважин, шт

4

Напряжение питающей сети, В

380/220





IV.Архитектурно-строительные решения.

Блок-бокс серии 672  Б6-II.

Несущие конструкции – стальной каркас, утепленное стальное основание.

Пол – стальной рифленый лист б=4 мм.

Ограждающие конструкции – трехслойные панели, каркасные с минераловатной плитой или типа «сэндвич» (минплита, базальтовая вата или жесткий пенополиуретан).



V. Оборудование.

  1. Таль – 1 шт.
  2. Задвижка – 4 шт.
  3. Счетчик воды, электромагнитный – 4 шт.
  4. Стойка аппаратуры – 1 шт.
  5. Шкаф силовой – 1 шт.
  6. Устройство контролирования пунктов – 1 шт.
  7. Электропечи – 1 шт.



ЩИТОВАЯ

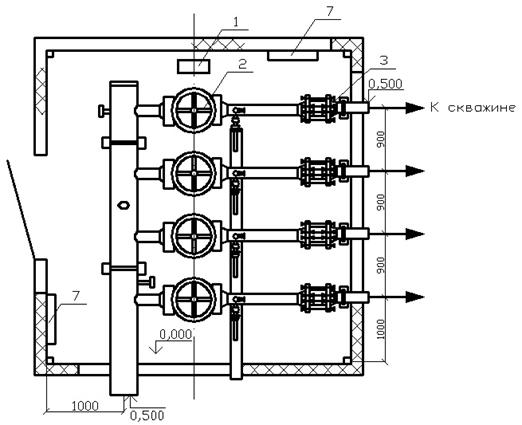

ПЛАН



VI. Отопление и вентиляция.

Вентиляция естественная через дефлектор Ду=280.

Отопление электрическое. Температура + 50С.
