 I. Назначение

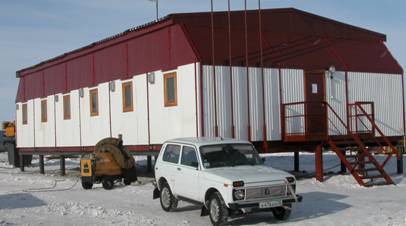

Административное здание предназначено для размещения помещений управления и администрации.



II. Область применения

  1. Расчетная температура наружного воздуха, 0С минус 50
  2. Расчетное значение веса снегового покрова, кПа 3,2
  3. Нормативное значение ветрового давления, кПа 0,6
  4. Степень огнестойкости здания по СНиП 21-01-97 IV
  5. Климатический район I



III. Техническая характеристика

  1. Общая площадь помещений, м2 - 160
  2. Высота потолка в помещениях (в чистоте, м) - 2,5
  3. Ширина здания, м - 9
  4. Длина здания, м - 18
  5. Высота здания, м - 4,8
  6. Уклон кровли, % - 15
  7. Число блоков в сооружении, шт - 6
  8. Толщина ограждающих конструкций, мм - 200
  9. Толщина кровельных панелей, мм - 150



IV.Строительные конструкции

  1. Основание – стальное, утепленное минераловатной плитой толщиной 250 мм.
  2. Несущий каркас – стальной.
  3. Ограждающие конструкции – трехслойные панели, состоящие из оцинкованного листа, минераловатной плиты и наружного профлиста СС10.
  4. Кровельные конструкции – трехслойные панели, состоящие из оцинкованного листа, минераловатной плиты и наружного рубероида. Кровля – профлист Н-60 на стальных фермах.
  5. Внутренняя отделка – лист ГВЛ-В (влагостойкий гипсоволокнистый лист) с покрытием водоэмульсионной краской белого цвета).
  6. Подвесной потолок – профлист СС10 белого цвета.
  7. Окна – деревянные, открывающиеся, с тройным остеклением.
  8. Двери наружные – деревянные обшитые оцинкованным листом.
  9. Двери внутренние – деревянные.
  10. Пол в помещениях – деревянный, покрытый линолеумом.
  11. Пол в коридоре и сан.узле – керамическая плитка.



V. Инженерное оборудование

  1. Вентиляция – естественная и принудительная, 2х-кратная, через бытовые осевые оконные вентиляторы.
  2. Отопление: электрическое (масляные радиаторы) (в комплект поставки не входят) или водяное (конвекторы Универсал)
  3. Расчетная температура в помещениях – 18…23 С0.
  4. В случае отсутствия трассы подвода горячей воды возможна установка электроводоподогревателя.



Экспликация помещений и оборудования

Поз.

Наименование

Пл-дь, м2

Кол-во



Поз.

Наименование

Пл-дь, м2

Кол-во

1

Кабинет

9,8

7

13

Дверной блок 15-21



2

2

Конференц-зал

50,4

1

14

Дверной блок 18-21



1

3

Коридор

15,4

1

15

Стол компьютерный



14

4

Тамбур

1,8

1

16

Стол директора



1

5

Кладовая

3,44

1

17

Стол офисный



6

6

Раздевалка

3,44

1

18

Шкаф для документов



11

7

Сан.узел



1

19

Стул офисный



14

8

Унитаз



1

20

Стул директора



3

9

Раковина с тумбой



1

21

Стол офисный



18

10

Тепловая завеса



1

22

Радиатор отопления



20

11

Оконный блок 720х970



15

23

Шкаф для одежды



8

12

Дверной блок 9-21



10

24

Осевой вентилятор



10
