I. Назначение.

Блочный газорегуляторный пункт (ГРПБ) заводского исполнения выполнен в здании контейнерного типа (металлический каркас и трехслойные ограждающие конструкции, состоящие из 2-х слоев металла и негорючего утеплителя).

Блок ГРПБ предназначен для понижения входного давления газа до заданного уровня и поддержания его на выходе постоянным.

Блок-бокс разделен газонепроницаемой перегородкой на технологическое помещение и щитовую, вход в которые осуществляется через различные двери (см. план на отм. 0,000). Для трехкратной, постоянно действующей вентиляции предусмотрены вентиляционная решетка и дефлектор. Для естественного освещения установлены окна, являющиеся одновременно легкосбрасываемыми конструкциями.

Отопление водяное, регистры из гладких труб. Пол – безыскровый.



II. Область применения.

Расчетная температура наружного воздуха, 0С ……….………...до минус 50

Расчетное значение веса снегового покрова, кПа (кгс/м2) ….…3,2 (320)

Нормативное значение ветрового давления, кПа……………….0,6

Степень огнестойкости по СНиП 21-01-97* ..……………………..IV

Термическое сопротивление теплопередачи панели

(в зависимости от теплоизолирующего слоя) R,м2 . С0/Вт……..1,3-3,9



III. Техническая характеристика.

Среда  -  природный газ по ГОСТ 5542-87.

Пропускная способность ГРПБ, н.м3/ч …..…….……………………5600

Входное давление, МПа (макс)…………….……….……………......0,6

Выходное давление, МПа……………………………………………..0,06-0,3

Категория производства по НПБ 105-2003  …………………….….А

Класс помещения по ПУЭ…………………………………………..…В-1А

Категория и группа взрывоопасности среды

ГОСТ 12.1.011-78 ………………………………..……………….….…IIА-Т3

Отопление – водяное.

Обслуживание – периодическое.

Расчетная температура внутри помещения, 0С …………………..+5

Пожарная сигнализация с выводом на диспетчерский пульт.

Вентиляция: -естественная трехкратная вытяжная из верхней зоны через дефлектор.

Масса блока, т…………………………………………….……………..12,5



IV. Строительные конструкции.

Строительные конструкции – блок-бокс Б6-II серии 672.

Несущие конструкции – стальной каркас, основание - утепленное безыскровым керамзитобетоном.

Ограждающие конструкции – трехслойные панели, каркасные с минераловатной плитой или типа «СЭНДВИЧ» (минплита, базальтовая плита или жесткий пенополиуретан).



 V. Оборудование.

Технологическое оборудование ГРП включает в себя запорно-регулирующую арматуру;  фильтр газа ФГКР-19-100-1,2;  измерительный комплекс учета газа СГ-ЭКВз-Т-0,6-800-1,6;  регулятор давления газа РДГ-150В; КИПиА.



                                Экспликация оборудования

                                                                                                    Таблица 1

Поз.

Наименование

Кол.

1.

Блок-бокс

1

2.

Фильтр газа ФГКР-16-100-1,2

1

3.

Запорная арматура



4.

Регулятор давления газа РДГ-150В

1

5.

Приборы КИПиА



6.

Измерительный комплекс учета газа СГ-ЭКВз-Т-0,6-800-1,6

1

7.

Дефлектор

1

8.

Таль ручная грузоподъемностью 0,5 т

1

9.

Система водяного отопления

1

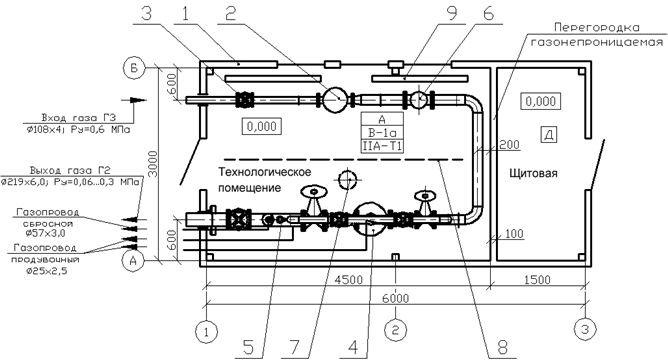

                                          План на отм. 0,000.
