I. Назначение

Камера задвижек станции пенного пожаротушения на 11 линий предназначена для подачи раствора пенообразователя от насосной станции к генераторам пены не позднее чем через три минуты с момента поступления сигнала о пожаре.

Камера задвижек размещается в двенадцатиметровом блоке, разделенном на два помещении –помещение технологической арматуры и помещение электрощитовой, в котором размещается щит ЩПА, низковольтное комплектное устройство и распредпункт.

II. Область применения

1. Расчетная температура наружного воздуха, ⁰С минус 50
2. Расчетное значение веса снегового покрова, кПа 3,2
3. Нормативное значение ветрового давления, кПа 0,6
4. Степень огнестойкости здания по СНиП 21-01-97* IV
5. Климатический район I

III. Техническая характеристика

1. Габаритные размеры в транспортном положении, мм.
   -длина - 12200
   -ширина -  3200
   -высота - 3960

2. Масса, кг. 9000
3. Категория производства по пожарной опасности Д
4. Отопление водяное
5. Температура внутри помещение не ниже, ^оС +10
6. Площадь застройки, м² 40.5
7. Строительный объем, м3 134,6
8. Диаметры патрубков
   - Основных, мм  -  200
   вспомогательного (для подключения подвижных средств), мм

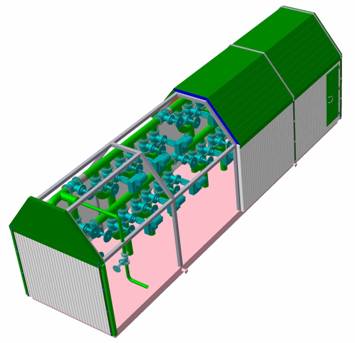

Схема расположение технологического оборудования

IV. Строительные конструкции

1. Основание – стальное, утепленное минераловатной плитой толщиной 250 мм.
2. Несущий каркас – стальной.
3. Ограждающие конструкции – панели трехслойные 100 мм., наполненные минераловатной плитой П-75
4. Двери наружные металлические с наполнением из минераловатной плитой П-75

V. Оборудование

1. Основное техн. оборуд: -Задвижка 100х16 (30с41нж) 1

                  - Задвижка 200х16 (30с41нж) - 19

                  - Задвижка 200х16 (30с941нж) с эл. прив. N=3.2 кВт - 11

2. Расчетная мощность,кВт 17.7

VI. Отопление и вентиляция

1. Отопление – водяное. Теплоноситель горячая с параметрами ^оС плюс 150-70
2. Расчетная температура воздуха внутри помещения, ⁰С плюс 10
3. В качестве нагревательных приборов в помещение камеры задвижек установлены конвекторы типа «Универсал» КН-20-2,07, в помещении щитовой отопление электрическое.
4. Вентиляция в блоке задвижек и щитовой естественная неорганизованная через дефлектора. Кратность воздухообмена 1 в каждом помещении.
