Назначение.

Насосная станция предназначена для противопожарного водоснабжения объектов нефтяной и газовой промышленности.



II.Область применения.

Расчетная температура наружного воздуха, 0С                                      до минус 46

Расчетное значение веса снегового покрова, кПа (кгс/см2)                   3,2 (320)

Нормативное значение ветрового давления, кПа                                   0,6

Степень огнестойкости здания по СНиП 21-01-97*                                   IV

Термическое сопротивление теплопередачи панели
(в зависимости от теплоизолирующего слоя) R. М20/Вт                          1,3 – 3,9



III.Техническая характеристика.

Производительность насосов, м3



Хозяйственно-производственных

5,4-16

Противопожарных

90

Напор насосов, м



Хозяйственно-производственных

26

Противопожарных

55

Установленная мощность, кВт

216,5



IV.Архитектурно-строительные решения.

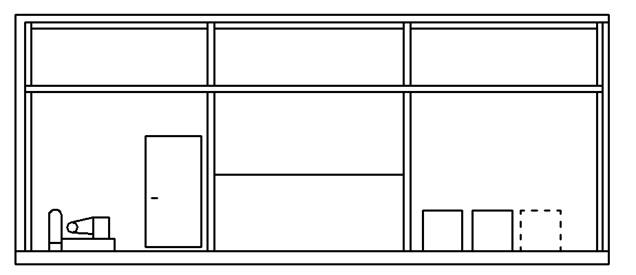

Блок-бокс серии 672  Б6-II.

Несущие конструкции – стальной каркас, утепленное стальное основание.

Пол – стальной рифленый лист б=4 мм.

Ограждающие конструкции – трехслойные панели, каркасные с минераловатной плитой или типа «сэндвич» (минплита, базальтовая вата или жесткий пенополиуретан).



V. Оборудование.

  1. Установка компрессорная Q=160л/мин Р=1,0 МПа – 1 шт.
  2. Насос центробежный ВК-2/26 – 3 шт.
  3. Насос центробежный 4КМ-8 – 2 шт.
  4. Воздухосборник – 1шт.
  5. Установка бактеризации воды – 1 шт.
  6. Щит управления – 1шт.
  7. Распределительное устройство – 1 шт.



VI. Отопление и вентиляция.

Схема отопления двухтрубная, тупиковая с верхней разводкой теплоносителя. В качестве нагревательных приборов приняты конвектор.

Теплоносителем является вода с параметрами 115-700С.

Вентиляция естественная, вытяжка из верхней зоны через дефлекторы, приток через жалюзийные решетки. Кратность воздухообмена К=3.
